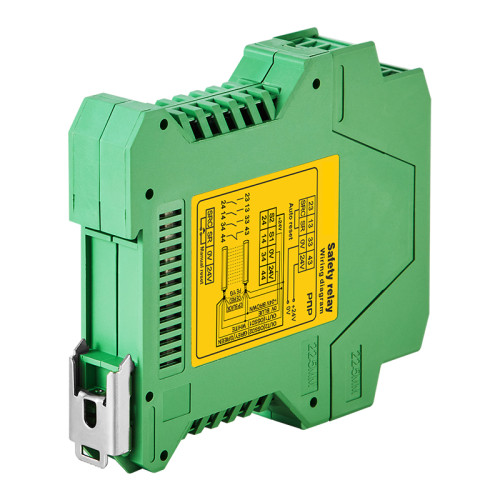

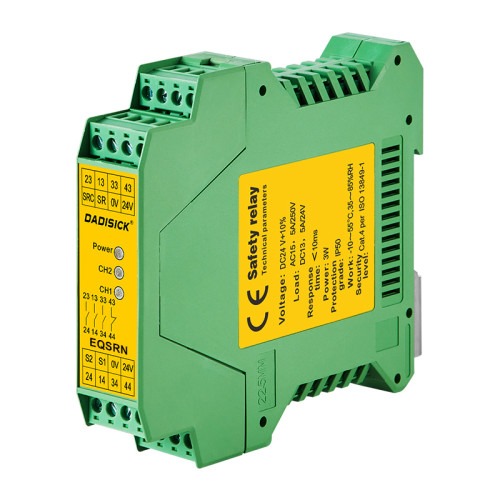

Реле безопасности QSRN
- модель
- QSRN
свойство
- Источник питания
- 24 В постоянного тока
- Релейный выход безопасности
- 3НО + 1НЗ (PNP или NPN)
- Максимальная коммутационная способность
- 12 А (распределяется на все выходные контакты безопасности)
- Транзисторный выходной сигнал
- <500 мА 24 В постоянного тока
- Контактное сопротивление
- <100 мОм
- Размер
- 117×100×22,5 мм
- Класс загрязнения
- 4 ТИП
- Сертификат
- ISO, CE, UL, FCC, TUV
оценивать
Описание продуктов
| Модель продукта | |||
| Реле безопасности | QSRN | ||
Сертификат | ИСО, CE, ТИП 4 | ||
| Выход | |||||||
| Источник питания | 24 В постоянного тока | ||||||
| Допуск напряжения | +10% / -20% | ||||||
| Рассеяние мощности | 2,9 Вт | ||||||
| Выход | ПНП 3НО + 1НЗ | ||||||
| Транзисторный выходной сигнал | <500 мА 24 В постоянного тока | ||||||
Транзисторный выходной сигнал | <500 мА 24 В постоянного тока | ||||||
| Емкость контактов реле | |||
| АС-1 | 6 А/250 В переменного тока/1500 ВА | ||
| АС-15 | 4 А/240 В переменного тока | ||
| ДГ-1 | 6 А/24 В постоянного тока/150 Вт | ||
| ДГ-13 | 4 А/24 В постоянного тока | ||
Максимальная коммутационная способность | 12 А (распределяется на все выходные контакты безопасности) | ||
Контактное сопротивление | <100 мОм | ||
Минимальная нагрузка | 10 мА/5 В | ||
Материал контакта | AgSnO2 + 0,2 мкмAu | ||
| Общий параметр | |||
| Выходной предохранитель (внешний) | 5 А гЛ/гГ | ||
| Время ответа релиза | <30 мс (от входа к выходу) | ||
| Проверьте сопротивление на конце входного компонента (сенсорный край/ковер) | 1 кОм ~ 10 кОм | ||
| Электрическая жизнь | 80 000 раз | ||
Касс загрязнения | 4 ТИП | ||
Рабочая Температура | -25℃ ~ 85℃ | ||
Рабочая влажность | 35–85 % (без льда и конденсата) | ||
Импульсное выдерживаемое напряжение | 2,5 кВ | ||
Уровень защиты | Корпус IP30, клемма IP20, рекомендуется установка в шкаф или корпус IP54. | ||
Температура хранения | -40℃ ~ 105℃ | ||
Материал корпуса | Огнестойкий PA66 | ||
Размер | 117 × 100 × 22,5 мм | ||
