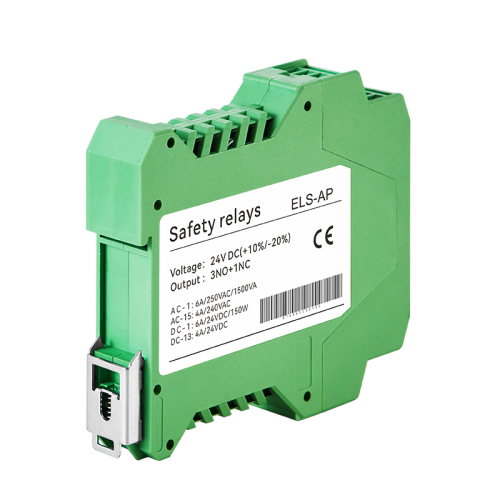

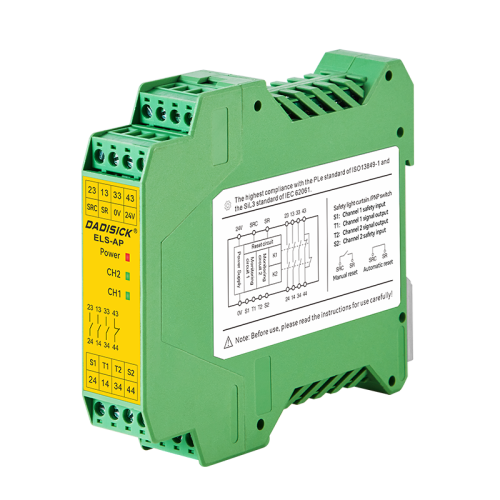

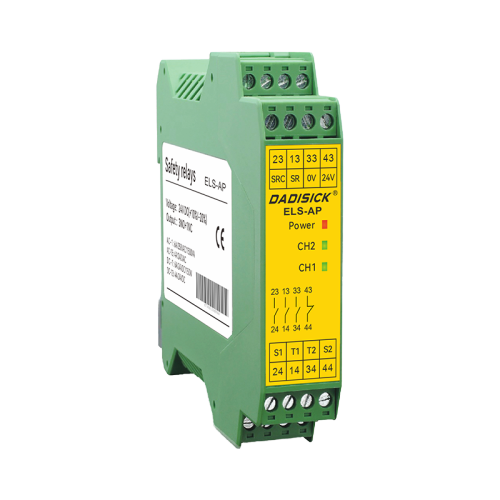

Реле безопасности LS-A
- модель
- ЛС-А
свойство
- Источник питания
- 24 В постоянного тока
- Релейный выход безопасности
- 3НО + 1НЗ (PNP или NPN)
- Максимальная коммутационная способность
- 12 А (распределено по всем выходным контактам безопасности)
- Выходной сигнал транзистора
- <500 мА 24 В постоянного тока
- Контактное сопротивление
- <100 мОм
- Размер
- 117 × 100 × 22,5 мм
- Класс загрязнения
- 4 ТИП
- Сертификат
- ISO, CE, UL, FCC, TUV
оценивать
Описание продуктов
Модель продукта | |||
Реле безопасности | ЛС-А | ||
Сертификат | ISO, CE, ТИП 4 | ||
Выход | |||||||
Источник питания | 24 В постоянного тока | ||||||
Допустимое отклонение напряжения | +10% / -20% | ||||||
Рассеиваемая мощность | 2,9 Вт | ||||||
Выход | ПНП 3НО + 1НЗ | ||||||
Выходной сигнал транзистора | <500 мА 24 В постоянного тока | ||||||
Выходной сигнал транзистора | <500 мА 24 В постоянного тока | ||||||
Емкость контактов реле | |||
АС-1 | 6 А / 250 В переменного тока / 1500 ВА | ||
АС-15 | 4 А / 240 В переменного тока | ||
ДГ-1 | 6 А / 24 В постоянного тока / 150 Вт | ||
ДГ-13 | 4 А / 24 В постоянного тока | ||
Максимальная коммутационная способность | 12 А (распределено по всем выходным контактам безопасности) | ||
Контактное сопротивление | <100 мОм | ||
Минимальная загрузка | 10 мА / 5 В | ||
Материал контакта | AgSnO2 + 0,2мкмAu | ||
Общий параметр | |||
Выходной предохранитель (внешний) | 5 А гЛ/гГ | ||
Время отклика релиза | <30 мс (от входа до выхода) | ||
Проверьте сопротивление на конце входного компонента (сенсорный край/ковер) | 1 кОм ~ 10 кОм | ||
Электрическая жизнь | 80 000 раз | ||
Касс загрязнения | 4 ТИП | ||
Рабочая температура | -25℃ ~ 85℃ | ||
Влажность при эксплуатации | 35% - 85% (без льда и конденсата) | ||
Импульсное выдерживаемое напряжение | 2,5 кВ | ||
Уровень защиты | Корпус IP30, клемма IP20, рекомендуется для установки в шкаф или корпус IP54 | ||
Температура хранения | -40℃ ~ 105℃ | ||
Материал корпуса | Огнестойкий PA66 | ||
Размер | 117 × 100 × 22,5 мм | ||
Схема цепи реле безопасности
Схема подключения реле безопасности Вход выход
Габаритный чертеж контроллера (MM)
