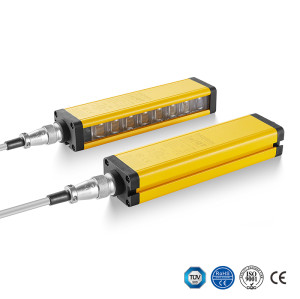

QT20-10-190-2BB|световой барьер|DADISICK
QT20-10-190-2BB|световой барьер|DADISICK
QT20-10-190-2BB|световой барьер|DADISICK
QT20-10-190-2BB|световой барьер|DADISICK
QT20-10-190-2BB|световой барьер|DADISICK
модель
QT20-10-190-2BB

свойство

Заводская упаковка
1 аксессуар для приемника и 1 излучатель, кабель
Расстояние обнаружения:
0,3-6М;0,3-45М
Расстояние между лучами:
10 мм
Количество оптических осей:
20
Высота защиты:
190 мм
2 выхода безопасности (OSSD)
2 ПНП
Интерфейсный разъем
Оснащен разъемом M16.
Товар поставляется:
с монтажными аксессуарами
Сертификация:
TUV,UL,CE,RoSH,GB

оценивать

Описание продуктов

Модель продукта
Стандартная конфигурация
Световой барьер серии QT
форма светового барьера
Один приемник, один передатчик, две линии передачи данных, одна угловая стойка и один Т-образный винт.
Приложение
Тип инфракрасного излучения
Стандартная упаковка
Стандартная промышленная среда
Функции
Коэффициент разрешения
10 мм
Проверьте точность
18 мм
Количество балок
20
Высота защиты
190 мм
Габаритный размер
51 мм*35 мм*L, L — длина излучателя и приемника.
Расстояние обнаружения
30-6000мм;30-45000мм
Время отклика
≤15 мс
Механические данные
Материал корпуса
Материал корпуса
Металлический корпус
Алюминий
Материал передней линзы объектива
Акрил
Материалы верхнего и нижнего покрытия
Нейлон, армированный ABS PA66+30% GF
Синхронизация
Ток потребления
≤200 мА
Режим вывода
2 PNP, с током 500 мА и напряжением ниже 1,5 В, полярность, защита от короткого замыкания и перегрузки.
Статус выхода
ВКЛ (зеленый индикатор приема)
Индикатор
Передатчик: индикатор питания (красный); приемник: индикатор выхода горит (зеленый), затемнение (красный)
Длина волны
850 нм
Тип света
Инфракрасный свет (NIR), невидимый
Функция
Автоматический сброс
Синхронизация
Синхронизация линий
Данные о производительности
Схема защиты
Защита от короткого замыкания
Напряжение питания
Защита от перенапряжения
Максимальный ток потребления
24 В постоянного тока, -20...20%
Предохранитель
150 мА
Экологические данные
Степень защиты
IP65
Устойчивость к окружающему свету
Лампа накаливания: освещенность светопринимающей поверхности 3000Лк; Солнечный свет: освещенность светопринимающей поверхности 10000Лк.
Температура окружающей среды
Рабочая температура: - 10~+40 ℃ (но не замороженная), температура хранения: - 25 -+55 ℃.
Влажность окружающей среды
Время работы: 35~85% относительной влажности, время экономии: 35~95% относительной влажности.
Выход
Количество безопасных выходных цепей (OSSD)
2-контурный
Тип
Выходная цепь цепи безопасности OSSD
Минимальное напряжение переключения высокое
18В
Минимальное напряжение переключателя низкое
2,5 В
Типичное коммутируемое напряжение
22,5 В
Тип напряжения
ОКРУГ КОЛУМБИЯ
Максимальная токовая нагрузка
380 мА
Индуктивность нагрузки
две тысячи
Грузоподъемность
ноль целых три
Максимальный остаточный ток
0,2 мА
Типичный остаточный ток
0,002МА
Падение напряжения
1,5 В
Выход защитного выключателя 1
Контакт подключения 4, БЕЛЫЙ OSSD1
Переключающий элемент
Транзистор ПНП
Выход защитного выключателя 2
Контакт подключения 5, ЗЕЛЕНЫЙ OSSD2
Переключающий элемент
Транзистор ПНП
Электрический интерфейс
Количество интерфейсов
2 (приемник и передатчик)
Тип
Разъем M16, 7-контактный
Интерфейс металлический
Медное никелирование
Материал пробки
кирсит
Номинальный ток (А)
Контакт постоянного тока (переменного тока В)
Φ1*5
рабочее напряжение (переменный ток В)
500В
наддув (переменный ток В)
1500В
Контактное сопротивление
5 МОм
изоляционное сопротивление
2000 МОм
Допустимое типовое сечение провода
0,25 м㎡
Максимальный соединительный кабель
100М
Максимально допустимый ток нагрузки
4,9А
Материал кабеля
ПВХ
Экранирование
экранированный
Safety light curtain QT series  accessories for QCA-05 Side bracket
Поворотный кронштейн позволяет световой завесе вращаться вокруг своей продольной оси и регулировать свое положение.
Safety light curtain QT series  accessories for QCA-02  T-shaped card slot
Его можно вставить непосредственно в алюминиевую канавку, в процессе установки он может автоматически обнаруживаться и фиксироваться.
Safety light curtain  QT series accessories for QCA-03-Convex groove
Функция выпуклой канавки: высокая эффективность производства, хорошее рассеивание тепла, простота в использовании и обслуживании.
Safety light curtain QT series accessories for QA-02 swivel fastening brackets
В основном используется в световых завесах безопасности, угол поворота не только прочный, но и хорошая ударопрочность.
Safety light curtain  QT series accessories for QA-01 swivel fastening brackets
В основном используется в световых завесах безопасности, угол поворота не только прочный, но и хорошая ударопрочность.
Safety light curtain  QT series accessories for QCA-01 Column stainless steel bracket
Световая завеса безопасности фиксируется на опоре, а затем отлаживается в соответствии с конкретной ситуацией.
Controller QET
Контроллер QET для световых завес безопасности Dadisick
Safety Relay QRSN
Реле безопасности для световых завес безопасности Dadisick
световой барьер Описание кабеля
Safety Light Curtain Cable Description
Выбор выходного сигнала (фактический выход транзистора работает нормально)
Safety Light Curtain Signal Output Selection
Схема подключения выхода NPN
Safety Light Curtain NPN Output Wiring Diagram
Схема подключения выхода PNP
Safety Light Curtain PNP Output Wiring Diagram
Измерение
Safety Light Curtain Dimension
Световая завеса безопасностиQT20-10-190-2BB-технический паспорт

Световая завеса безопасностиРуководство пользователя серии QT

Технический паспорт световой завесы безопасности серии QT

QT20-10-190-2BB.3D-ШАГ
